建築確認申請
について

弊社が提案する各種ユニットトイレは定義上プレハブ工法(※)に類します。プレハブ工法のユニットトイレでも、屋内的用途に供されるものとして、建築基準法上の「建築物」となりますので建築確認申請は原則必要となります。ただし例外もあり規模や条件によって省略できるケースもあります。
プレハブ工法:構造体の種類を問わず、建築物の一部またはすべての部材を工場で製作し、建物として現場で組み立てる、あるいは据付する建築工法

確認申請
要・不要判定フロー

flow

建築確認申請が必要となった場合、敷地・既設建物の詳細情報が必須となります。もしその情報がお手元に無い場合は、規模に比例して多額の測量費が発生します。また既設建物に法的な不備などあれば、費用をかけた改修も必要です。そのため小さな屋外トイレの設置であっても、慎重な計画を立てる必要があります。

トーヨーマテランは一級建築士事務所登録をしたライセンスを有するユニットトイレメーカーです。屋外トイレご計画の際は、お気軽にご相談ください。

確認申請/計画通知
において
必要な
情報と業務フロー

附近見取図

  • 方位、道路および目標となる地物を記した地図
  • S=1/2,500程度の図面

敷地面積求積図

  • 申請に関する敷地面積を算出した根拠となる測量図面、または三斜計算図等

配置図

  • 縮尺および方位
  • 道路境界線、隣地境界線、申請に係る建築物と、同一敷地内の既設建築物の位置関係
    申請建物(棟別申請含)、既設建物の道路境界線、隣地境界線からの距離を明記する
  • 擁壁の設置、その他安全上適当な措置に関する事項の明記
  • 敷地地盤面(FH=○○)と周囲に接する隣地、道路との高低差の分かり易いレベル表記、および申請建築物、既設建物の各部分の高さ(最高の高さなど)
  • 接道する部分の距離、道路幅員および道路の種類(法第42条1項1号道路など)
  • 下水管、下水溝又は溜桝その他のこれらに類する施設の位置および排水経路又は処理経路
  • 延焼のおそれのある部分のラインの表示(道路中心線、隣境界線より各、1F:3m、2F以上:5mの距離)

平面図

  • 縮尺および方位
  • 間取、室の名称および床面積
  • 開口部の位置、種類
  • 延焼のおそれのある部分の外壁の位置および構造(防火、準防火、22条地域などの場合)
  • 他、必要事項(建築面積、延、床面積の求積図および計算式など)

2以上の立面図
2以上の断面図

  • 縮尺および、方位(東側立面など)
  • 開口部の位置、形状
  • 延焼のおそれのある部分の外壁および軒裏の構造(防火、準防火、22条地域などの場合
  • 床、天井高(居室は必要でトイレは一応不要)、最高の高さ、軒の高さ、軒および庇しの出寸法
  • 他、必要な各部分の高さ

地盤面計算表

  • 建物周囲の地盤面が水平でない場は周囲の地盤高さを表示し、平均地盤高を算出する根拠式の明示
    申請での建物各部の高さは、平均地盤面からの高さで制約されているため

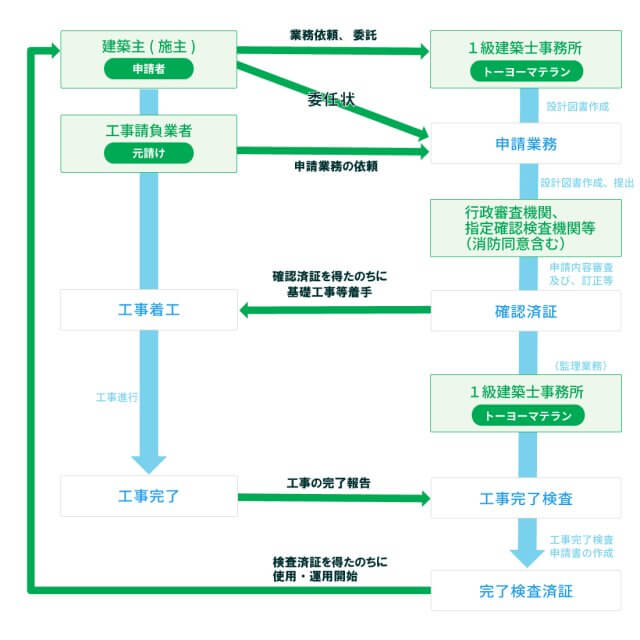

確認申請(計画通知)及び
監理業務のフローチャート

flow

地盤調査・改良
について

屋外トイレを建てる際は、安全かつ適正な建築物にするために計画地の地盤を調査することがあります。
特に軟弱な地盤と予想される場合は、傾くことのない安全な建築物が建てられるよう正確な地盤強度を計測し、その設計に反映させなくてはいけません。
地盤調査には施工規模や条件に応じたさまざまな工法がございます。またその結果を受けた地盤改良は建築物に応じた適切な処置が必要となります。

トーヨーマテランは地盤調査および改良工事を専門とする協力会社とともに、現場全体に対する提案をいたします。 地盤のお困りごともぜひお気軽にお問い合わせください。

構造計算書について

提供するユニットトイレが構造上妥当である証しとして、ご計画地の地盤情報と照し合わせた構造計算書を作成いたします。主にRCユニット品はカスタムメイドゆえ1棟ごとに仕様が異なるオリジナルトイレ、構造設計一級建築士資格を有する第三者評価(提携協力会社)として構造計算書のご依頼にお応えしています。

有償業務です。一部の取り扱いに構造計算対応できない製品も含まれておりますので、特性をご理解のうえ検討ください。一定規模以上の建築物であることは必須ですが、小規模構造物の場合は構造体や条件により異なります。ご計画地の地盤情報がない場合、別途地盤調査を実施する必要があります。

浄化槽について

屋外トイレ新規ご計画の際、下水道未普及などの条件下では、汚水の衛生処理および環境保全の観点から浄化槽(合併処理浄化槽)の活用をおすすめしています。終末処理下水道以外への適切な放流をするために、浄化槽法に基づきさまざまな規格で浄化槽は販売されています。少人数のコンパクトな環境配慮型タイプから数千人対応の超大型高度処理槽など種類は多岐にわたります。

お客様から「浄化槽とユニットトイレをセットで提案できないか」というご質問をよくいただきます。弊社では大手浄化槽メーカーとの協力体制により、ご計画に見合った人槽および機種選定をお手伝いします。

上下水道がなく排水が不可能かつスペースにも制限がある場合に、自己処理型循環水洗トイレもご用意しています。排水に関するさまざまな問題も、豊富な実績とネットワークで対応いたします。
